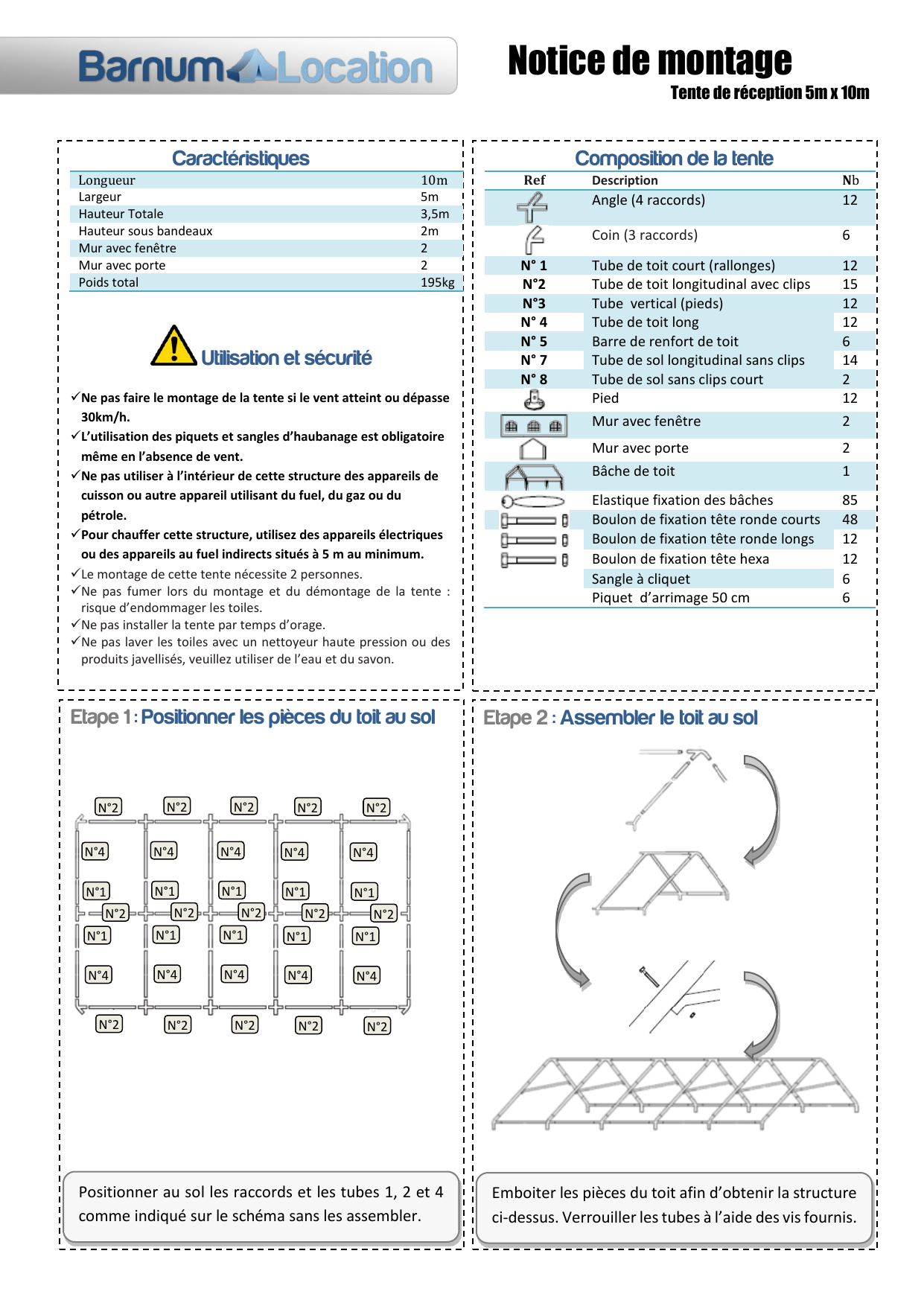

Notice de montage · Tente de réception 5 × 10 m

Notice de montage
                                                                                                  Tente de réception 5m x 10m


                 Caractéristiques                                                 Composition de la tente
 Longueur                                                   10m           Ref       Description                             Nb
 Largeur                                                    5m                      Angle (4 raccords)                      12
 Hauteur Totale                                             3,5m
 Hauteur sous bandeaux                                      2m                      Coin (3 raccords)                       6
 Mur avec fenêtre                                           2
 Mur avec porte                                             2            N° 1       Tube de toit court (rallonges)          12
 Poids total                                                195kg        N°2        Tube de toit longitudinal avec clips    15
                                                                         N°3        Tube vertical (pieds)                   12
                                                                         N° 4       Tube de toit long                       12
                                                                         N° 5       Barre de renfort de toit                6
                       Utilisation et sécurité                           N° 7       Tube de sol longitudinal sans clips     14
                                                                         N° 8       Tube de sol sans clips court            2
•Ne pas faire le montage de la tente si le vent atteint ou dépasse                  Pied                                    12
 30km/h.                                                                            Mur avec fenêtre                        2
•L’utilisation des piquets et sangles d’haubanage est obligatoire
                                                                                    Mur avec porte                          2
 même en l’absence de vent.
•Ne pas utiliser à l’intérieur de cette structure des appareils de                  Bâche de toit                           1
 cuisson ou autre appareil utilisant du fuel, du gaz ou du                          Elastique fixation des bâches           85
 pétrole.                                                                           Boulon de fixation tête ronde courts    48
•Pour chauffer cette structure, utilisez des appareils électriques                  Boulon de fixation tête ronde longs     12
 ou des appareils au fuel indirects situés à 5 m au minimum.                        Boulon de fixation tête hexa            12
•Le montage de cette tente nécessite 2 personnes.                                   Sangle à cliquet                        6
•Ne pas fumer lors du montage et du démontage de la tente :
                                                                                    Piquet d’arrimage 50 cm                 6
 risque d’endommager les toiles.
•Ne pas installer la tente par temps d’orage.
•Ne pas laver les toiles avec un nettoyeur haute pression ou des
 produits javellisés, veuillez utiliser de l’eau et du savon.



Etape 1 : Positionner les pièces du toit au sol                      Etape 2 : Assembler le toit au sol



    N°2         N°2         N°2        N°2         N°2


  N°4         N°4         N°4         N°4         N°4

  N°1         N°1         N°1         N°1         N°1
        N°2      N°2            N°2         N°2     N°2
  N°1         N°1         N°1         N°1         N°1

   N°4         N°4        N°4         N°4         N°4


    N°2         N°2         N°2         N°2         N°2




 Positionner au sol les raccords et les tubes 1, 2 et 4              Emboiter les pièces du toit afin d’obtenir la structure
 comme indiqué sur le schéma sans les assembler.                     ci-dessus. Verrouiller les tubes à l’aide des vis fournis.

Notice de montage
                                                                                            Tente de réception 5m x 10m

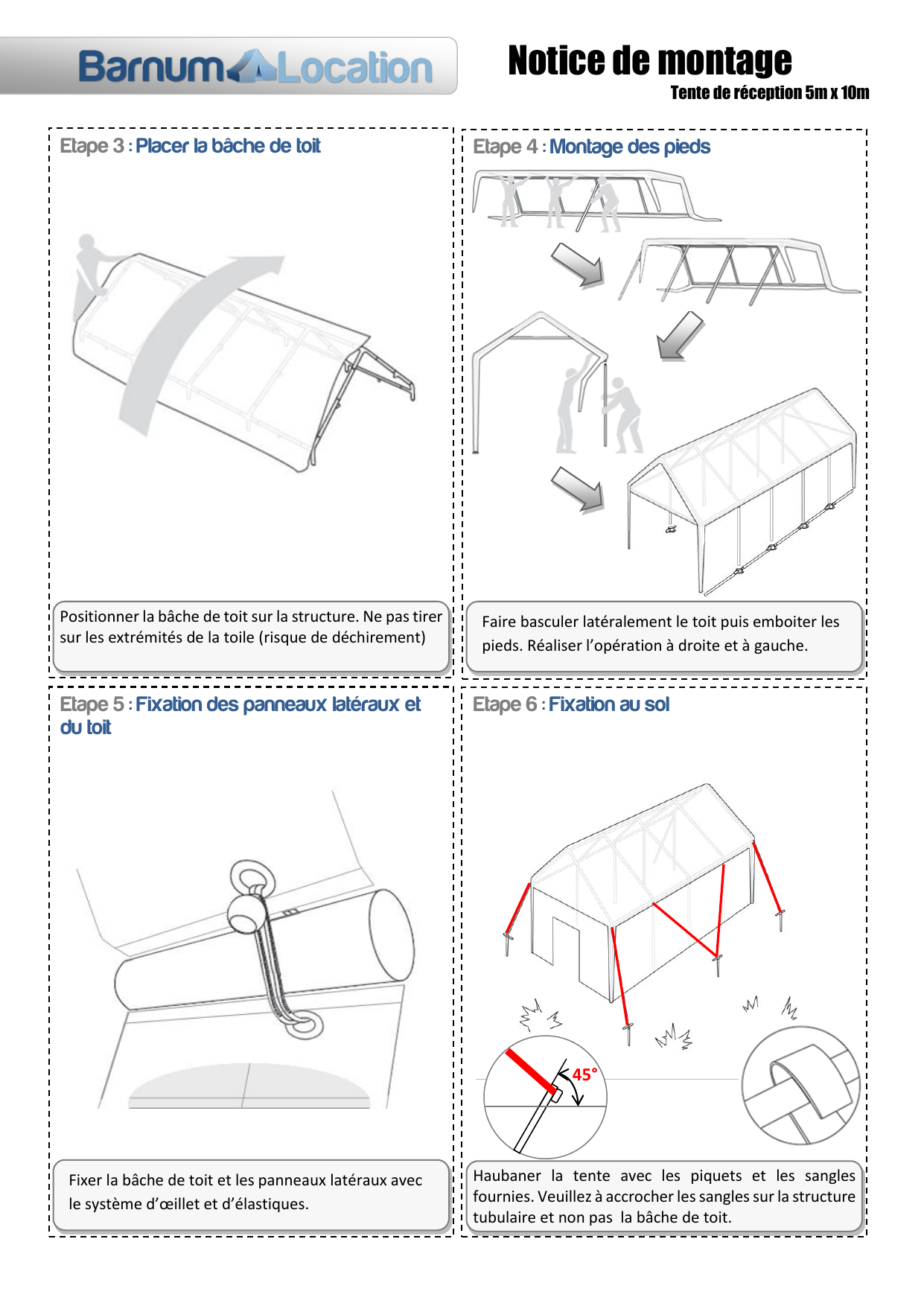

Etape 3 : Placer la bâche de toit                             Etape 4 : Montage des pieds




Positionner la bâche de toit sur la structure. Ne pas tirer    Faire basculer latéralement le toit puis emboiter les
sur les extrémités de la toile (risque de déchirement)         pieds. Réaliser l’opération à droite et à gauche.


Etape 5 : Fixation des panneaux latéraux et                   Etape 6 : Fixation au sol
du toit




                                                                             45°




 Fixer la bâche de toit et les panneaux latéraux avec         Haubaner la tente avec les piquets et les sangles
 le système d’œillet et d’élastiques.                         fournies. Veuillez à accrocher les sangles sur la structure
                                                              tubulaire et non pas la bâche de toit.
