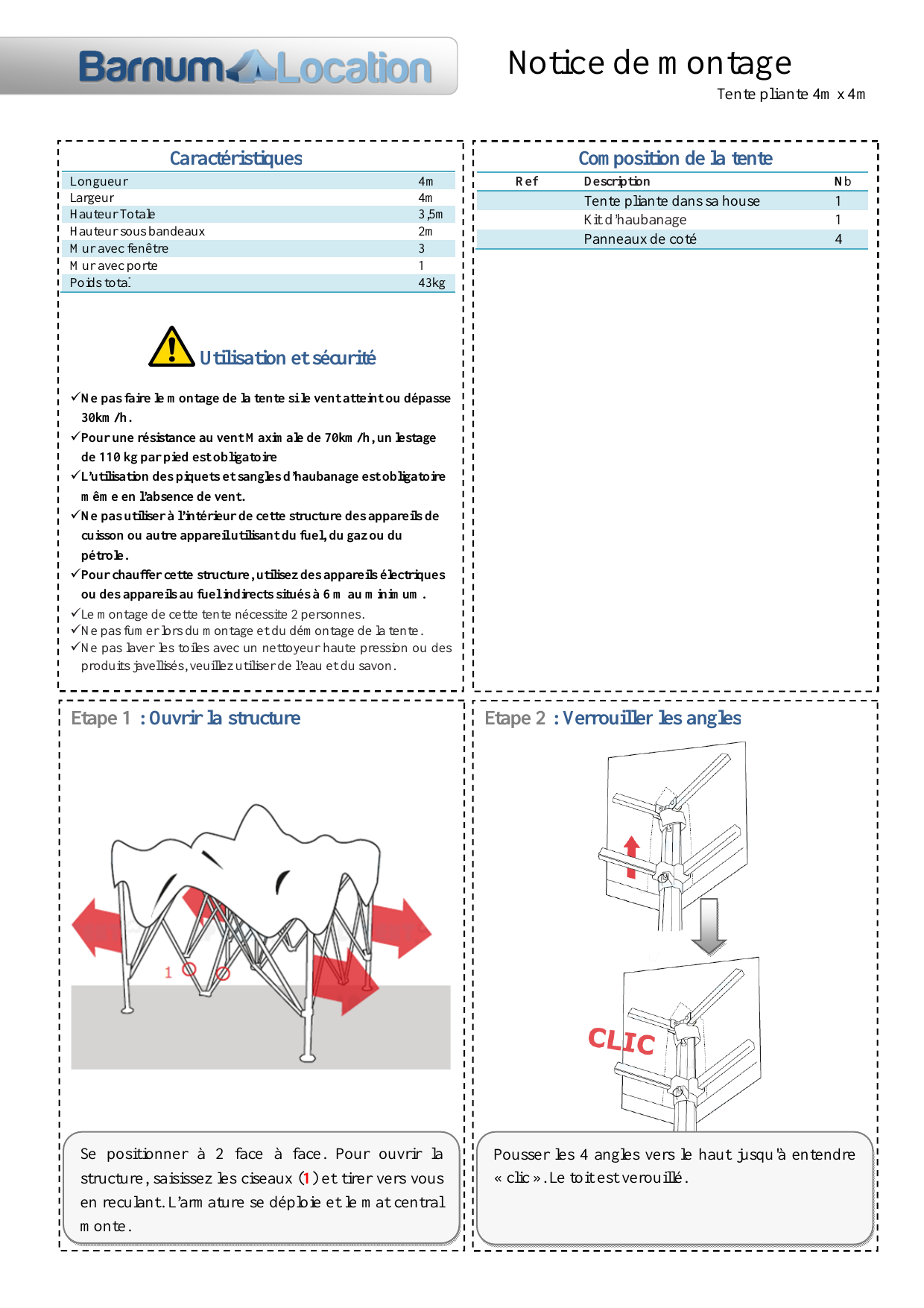

Notice de montage · Tente pliante 4 × 4 m

Notice de montage
                                                                                                      Tente pliante 4m x 4m


                 Caractéristiques                                                Composition de la tente
Longueur                                                    4m           Ref      Description                         Nb
Largeur                                                     4m                    Tente pliante dans sa house         1
Hauteur Totale                                              3,5m                  Kit d’haubanage                     1
Hauteur sous bandeaux                                       2m
                                                                                  Panneaux de coté                    4
Mur avec fenêtre                                            3
Mur avec porte                                              1
Poids total                                                 43kg




                      Utilisation et sécurité
•Ne pas faire le montage de la tente si le vent atteint ou dépasse
 30km/h.
•Pour une résistance au vent Maximale de 70km/h, un lestage
 de 110 kg par pied est obligatoire
•L’utilisation des piquets et sangles d’haubanage est obligatoire
 même en l’absence de vent.
•Ne pas utiliser à l’intérieur de cette structure des appareils de
 cuisson ou autre appareil utilisant du fuel, du gaz ou du
 pétrole.
•Pour chauffer cette structure, utilisez des appareils électriques
 ou des appareils au fuel indirects situés à 6 m au minimum.
•Le montage de cette tente nécessite 2 personnes.
•Ne pas fumer lors du montage et du démontage de la tente.
•Ne pas laver les toiles avec un nettoyeur haute pression ou des
 produits javellisés, veuillez utiliser de l’eau et du savon.


Etape 1 : Ouvrir la structure                                        Etape 2 : Verrouiller les angles




 Se positionner à 2 face à face. Pour ouvrir la                       Pousser les 4 angles vers le haut jusqu'à entendre
 structure, saisissez les ciseaux (1) et tirer vers vous              « clic ». Le toit est verouillé.
 en reculant. L’armature se déploie et le mat central
 monte.

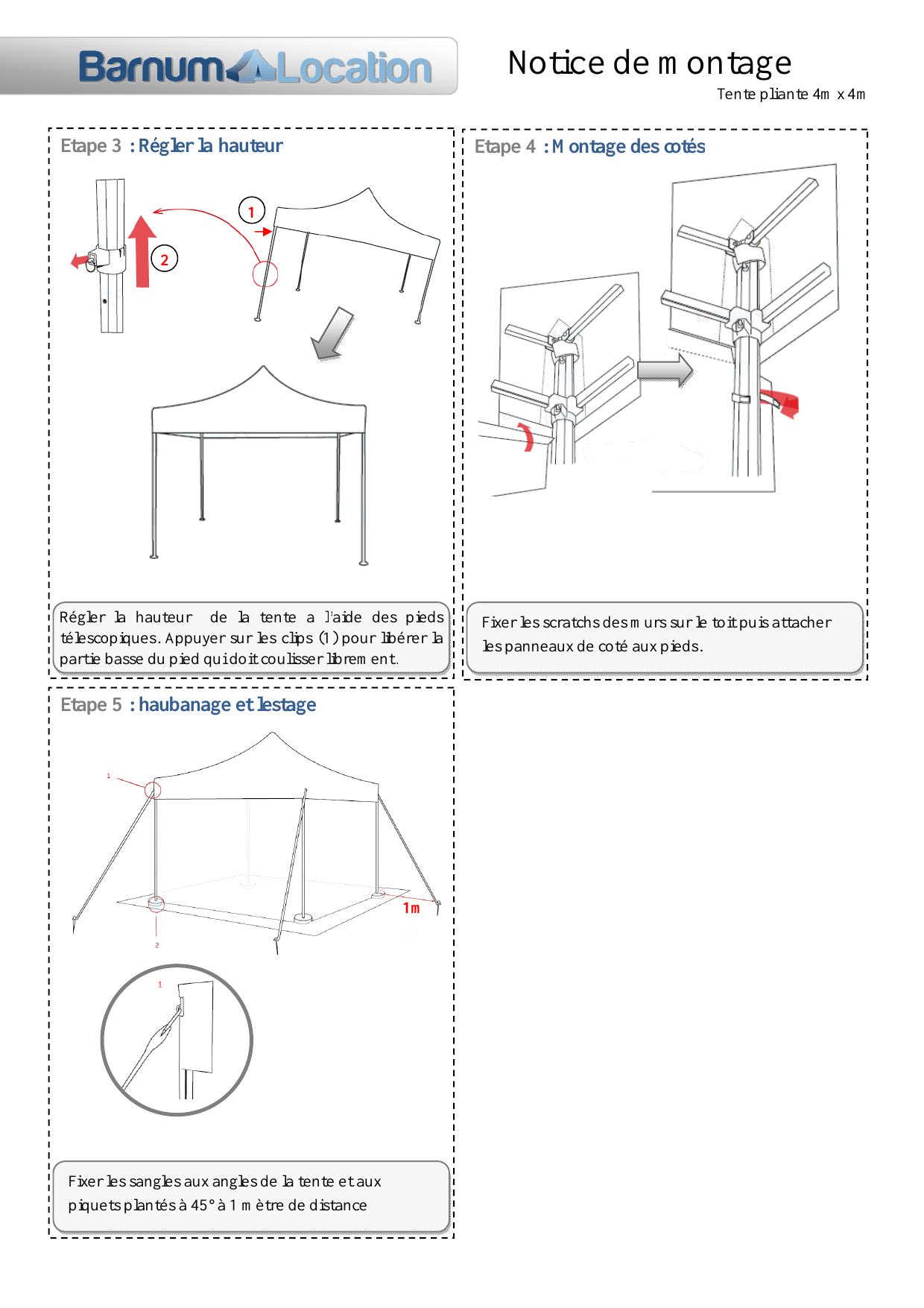

Notice de montage
                                                                                              Tente pliante 4m x 4m


Etape 3 : Régler la hauteur                                Etape 4 : Montage des cotés

                           1

              2




Régler la hauteur de la tente a l’aide des pieds           Fixer les scratchs des murs sur le toit puis attacher
télescopiques. Appuyer sur les clips (1) pour libérer la
                                                           les panneaux de coté aux pieds.
partie basse du pied qui doit coulisser librement.

Etape 5 : haubanage et lestage




                                                   1m




 Fixer les sangles aux angles de la tente et aux
 piquets plantés à 45° à 1 mètre de distance
